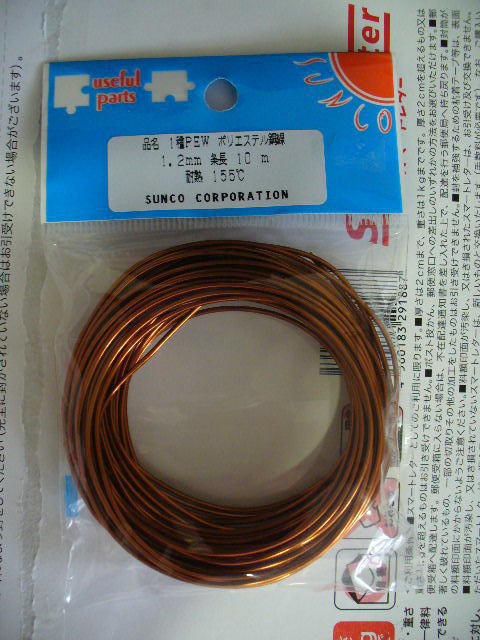

水曜日に落札したポリエステル銅線がまだ来ない。コイルを巻くのは来週かな、と思っていたら郵便屋さんが来た。封筒を見ると「けいはんな通信」と書いてあった。出品していたのは個人かと思っていたら、無線屋さんだった。この時代にコイルを巻く人は何人いるのだろうか。アンテナのコイルではなく、EVを作るためにモーターのコイルを巻く人のほうが多いかも知れない。

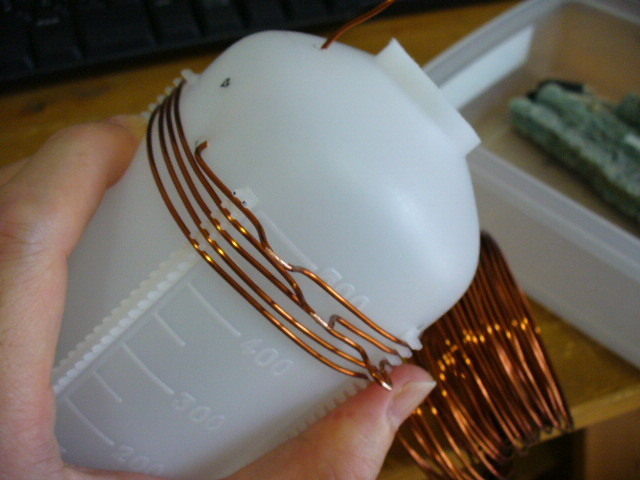

巻き始めは位置が決まりにくくて難しい。タップを立ててながら、立てたタップの被覆をヤスリで削りながら巻いていく。

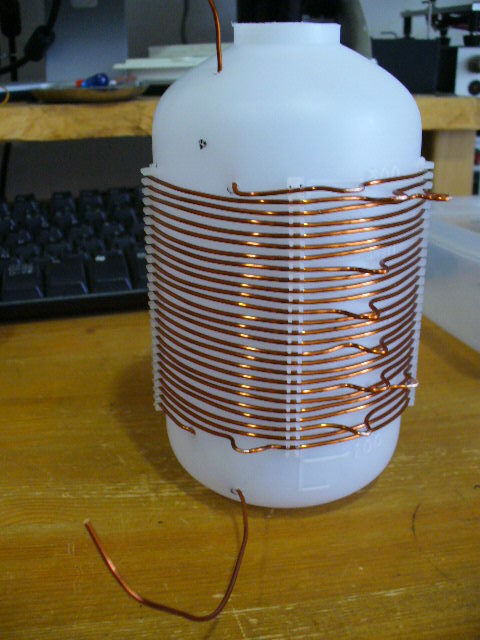

完了！ タップは調整しやすいように多めに立てた。

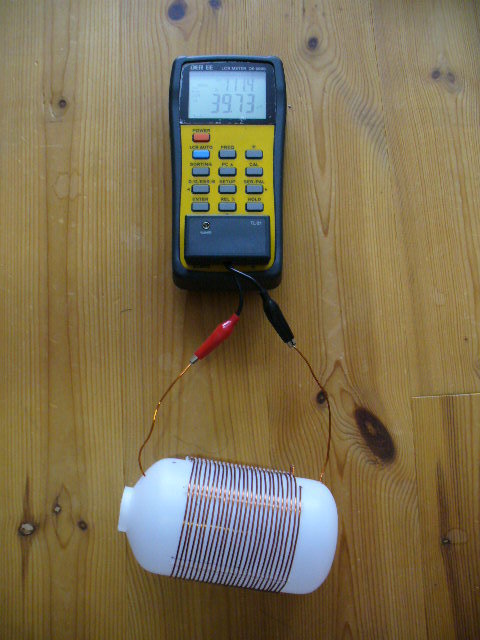

- 全体: 39.7μH

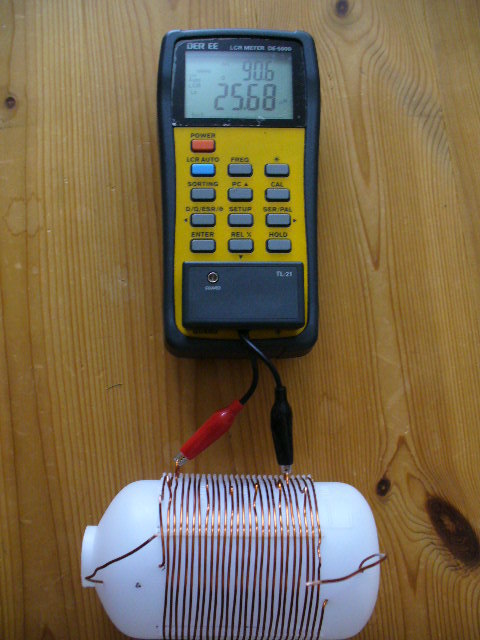

- タップ上から３つ、下から3つ：25.7μH
タップ上から３つ、下から1つで 33.5μH になったので、これを初期位置としてあとでハンダ付けする。

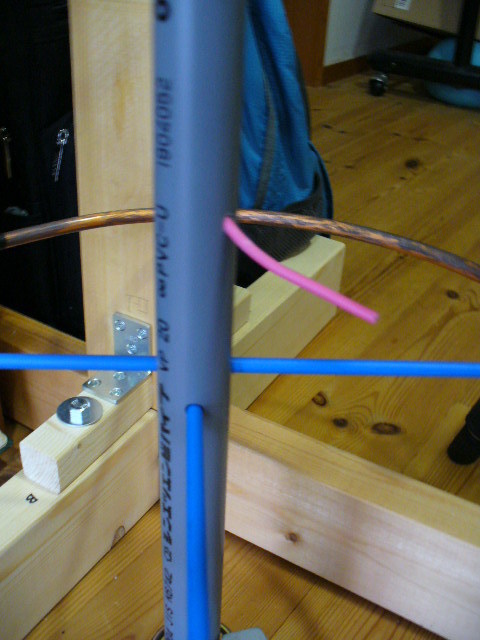

いったん上げてあったループヘンテナを降ろし、Φ3.2の穴をマストに斜めに開けて内側に IV2.0 を通す。これはコイルより上側のエレメントになる。スプレッダの十字になっているところを通すのが意外に難儀であった。
Φ12 のアルミパイプを VP20 x 13 の異径ソケットに通す。13 側には VP13 を短く切ったものを入れてアルミパイプとの隙間を少なくする。隙間は自己癒着テープを巻いて埋める。アルミパイプ下部は圧着端子でパイプ内の IV 線に接続する。
ボビンを下側から入れる。

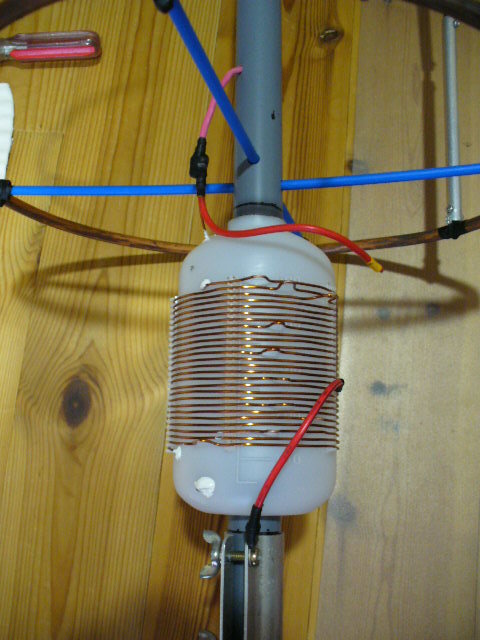

エレメントの IV とコイルと短絡線３本を圧着スリーブで接続。
下側のコイル端は接続しない。マストのジョイントから電線でタップに接続する。
完成した 144MHz ループヘンテナ＋7MHz VCH デュアルバンドアンテナ。この上部の下にくる非接地のマストが VCH で重要となる。しかし、ヘンテナは垂直偏波なので、VCH のエレメントの影響が心配だ。
