FT-897 の FT8 インターフェース（３）

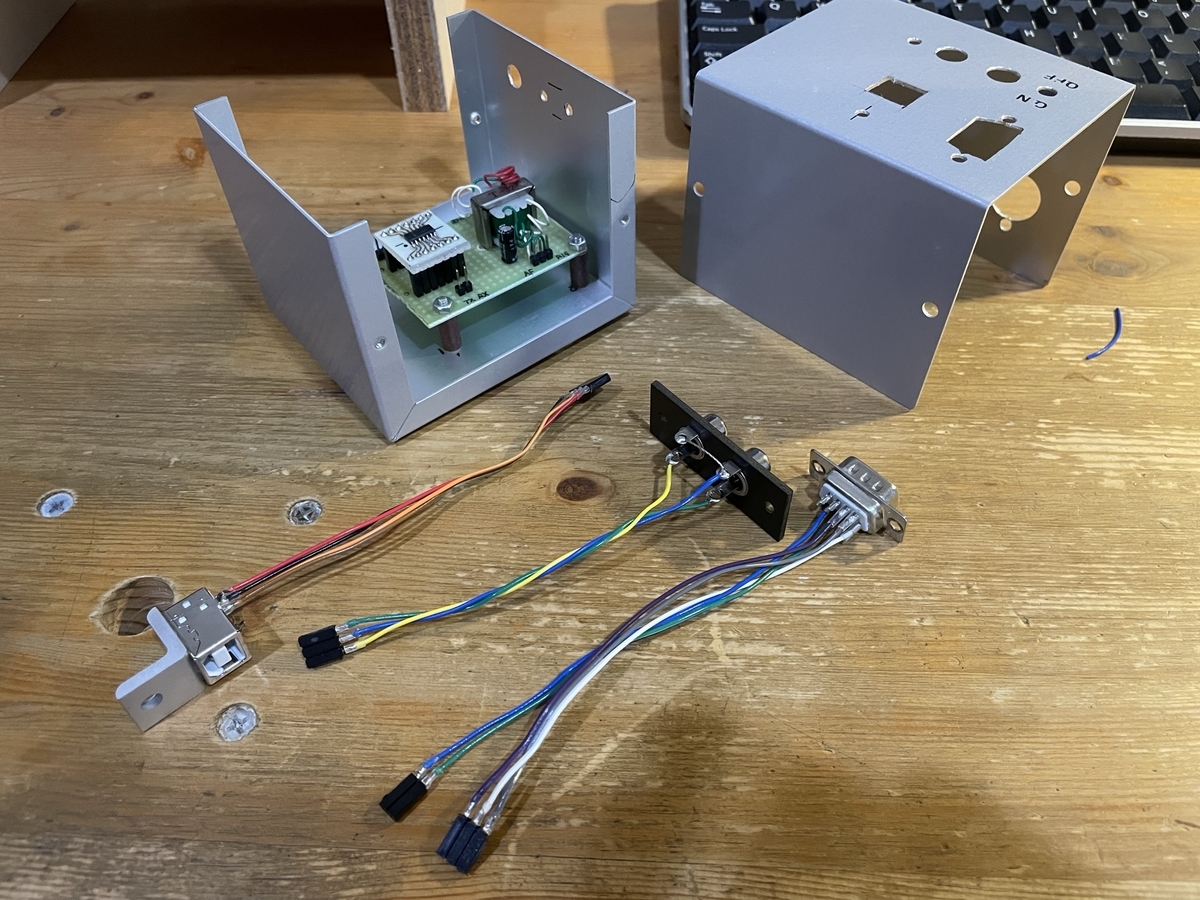

部品はそろったので今日は組み立てるだけです。

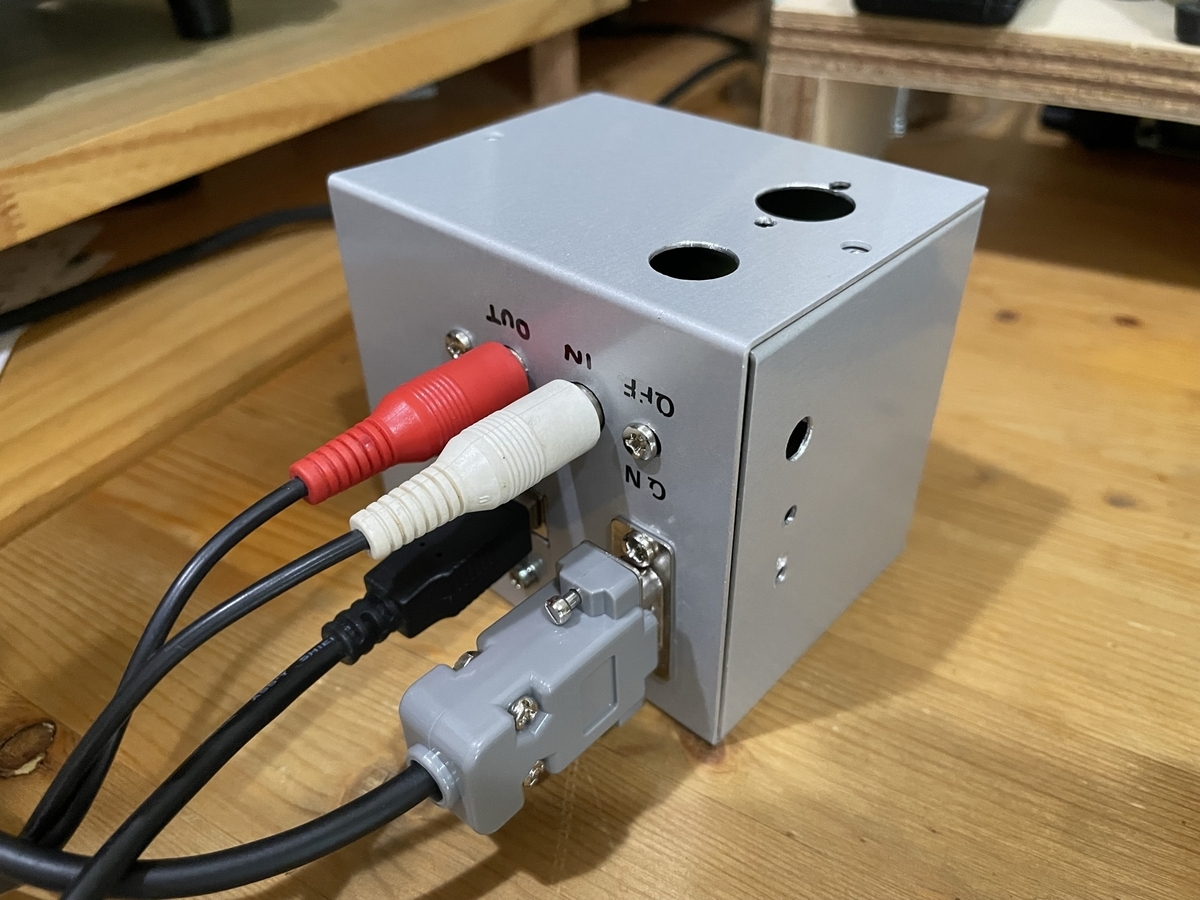

こんな感じで接続。

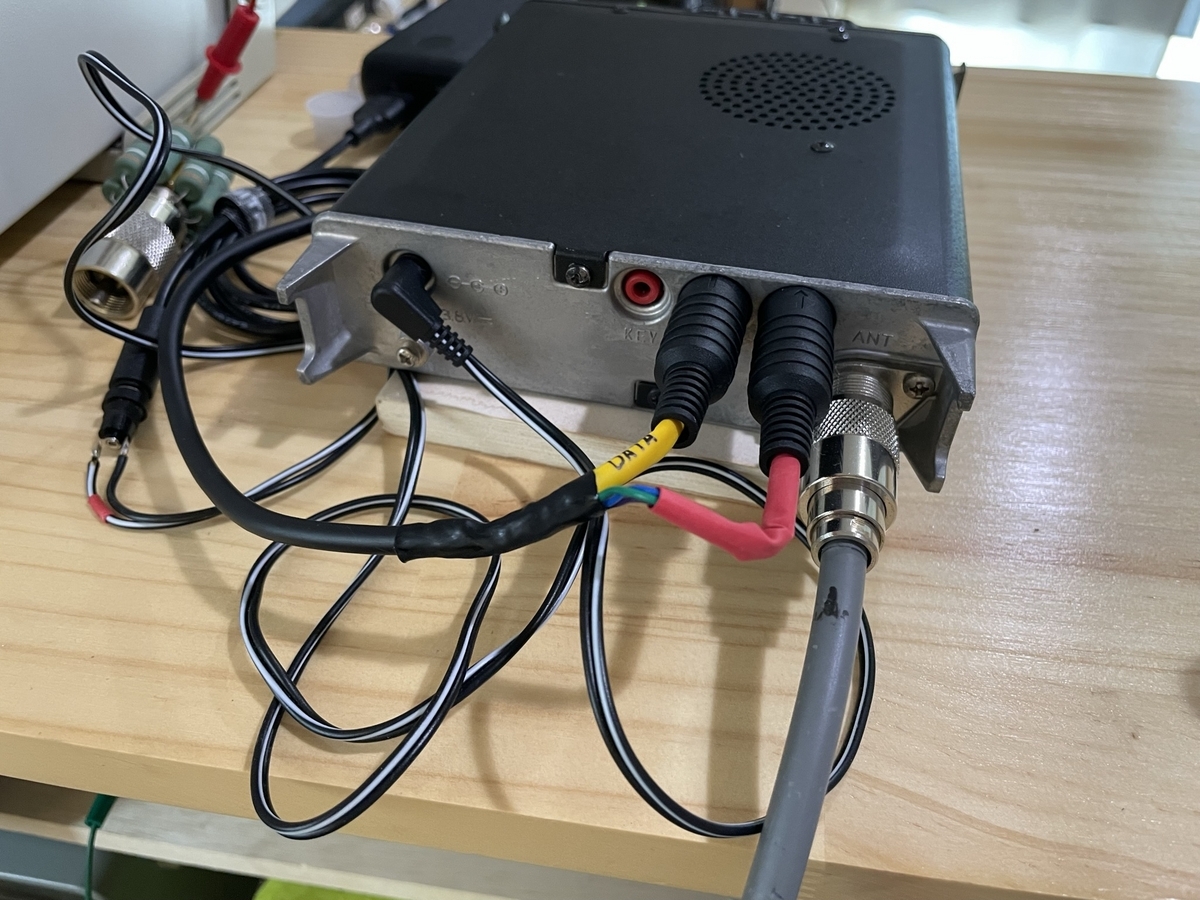

FT-897用ですが、とりあえず手近の FT-817 で動作確認しました。CAT も WSJT-X で問題無く認識されました。後で気が付きましたが、FT-897 は CAT/DATA コネクタ位置が左右逆になっています。

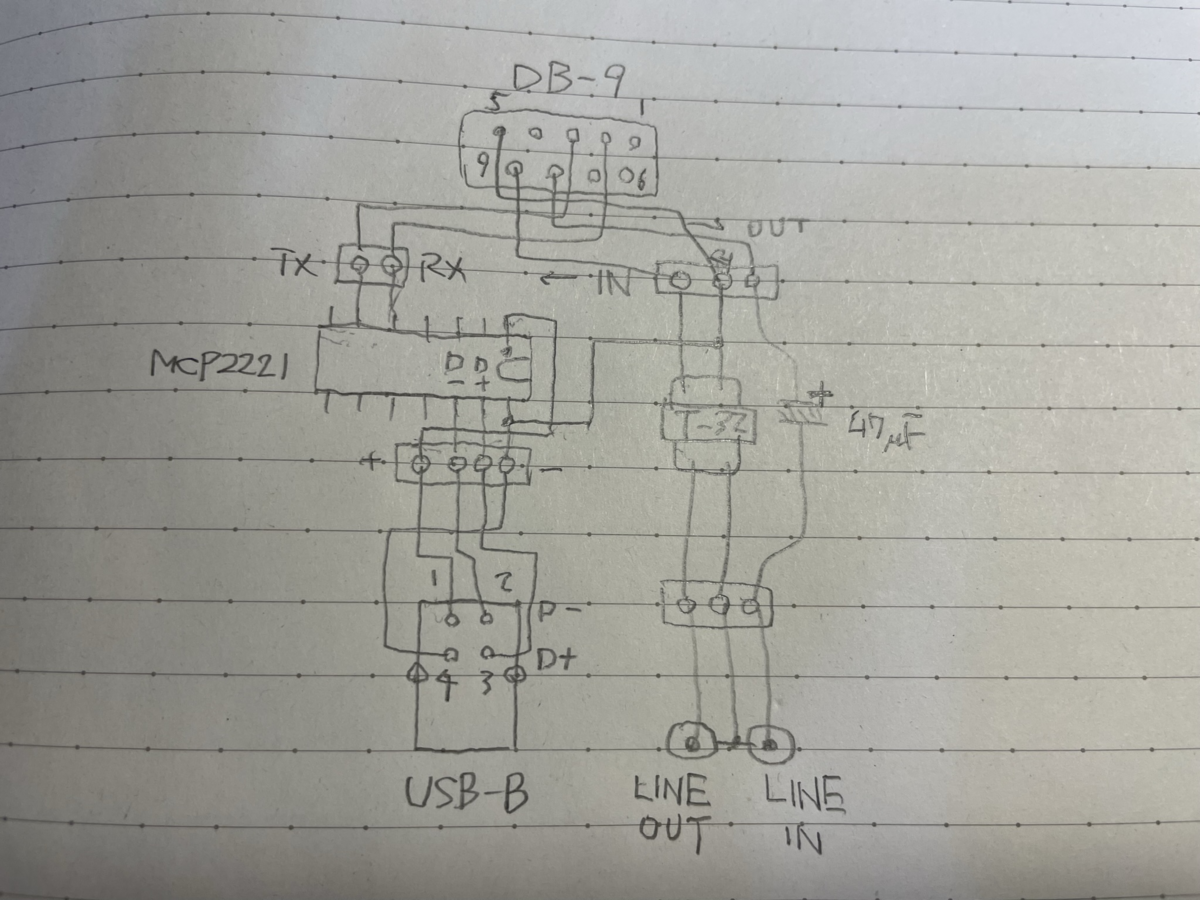

一応、手書きの回路図です。

2m の FT8 を聞いてみましたが、平日なので静かでした。。
