スキャナーが壊れました。

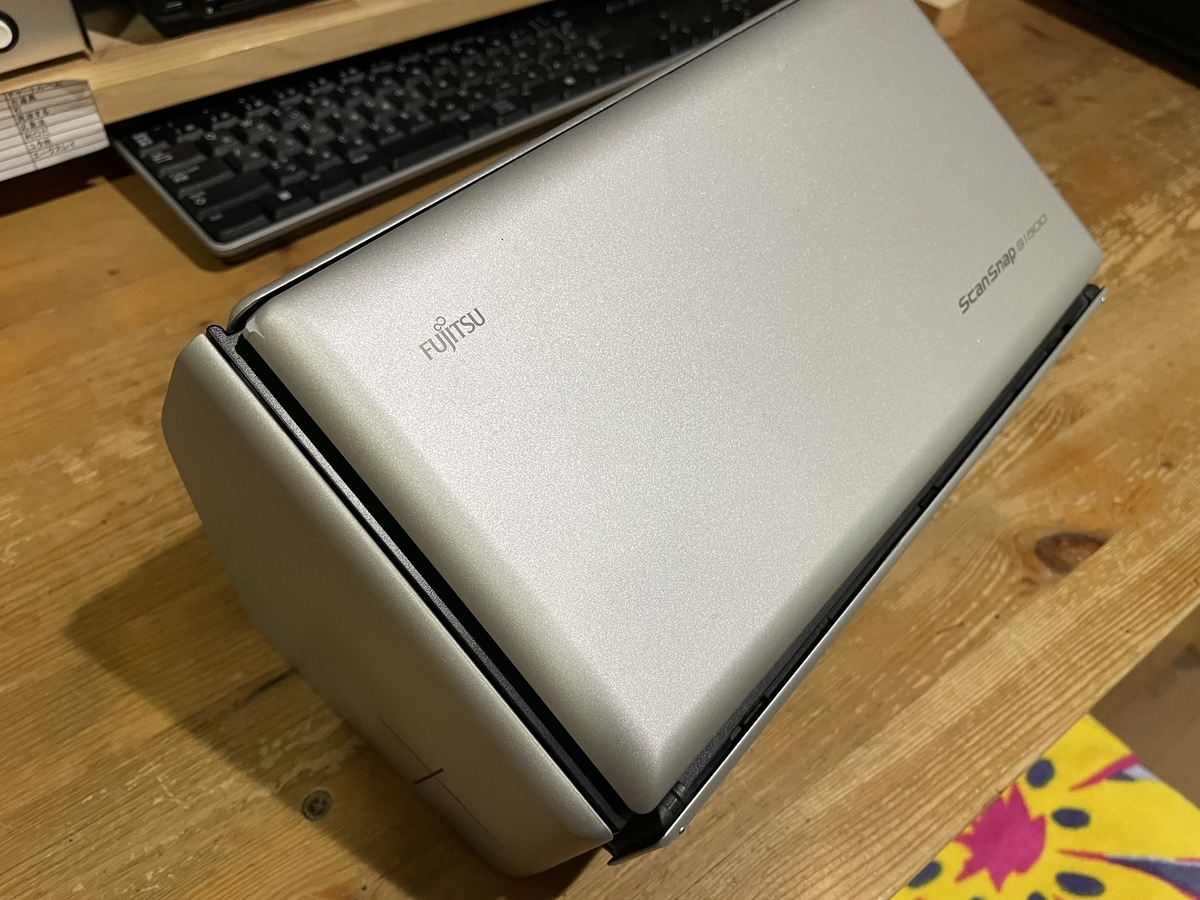

ScanSnap S1500 という製品です。

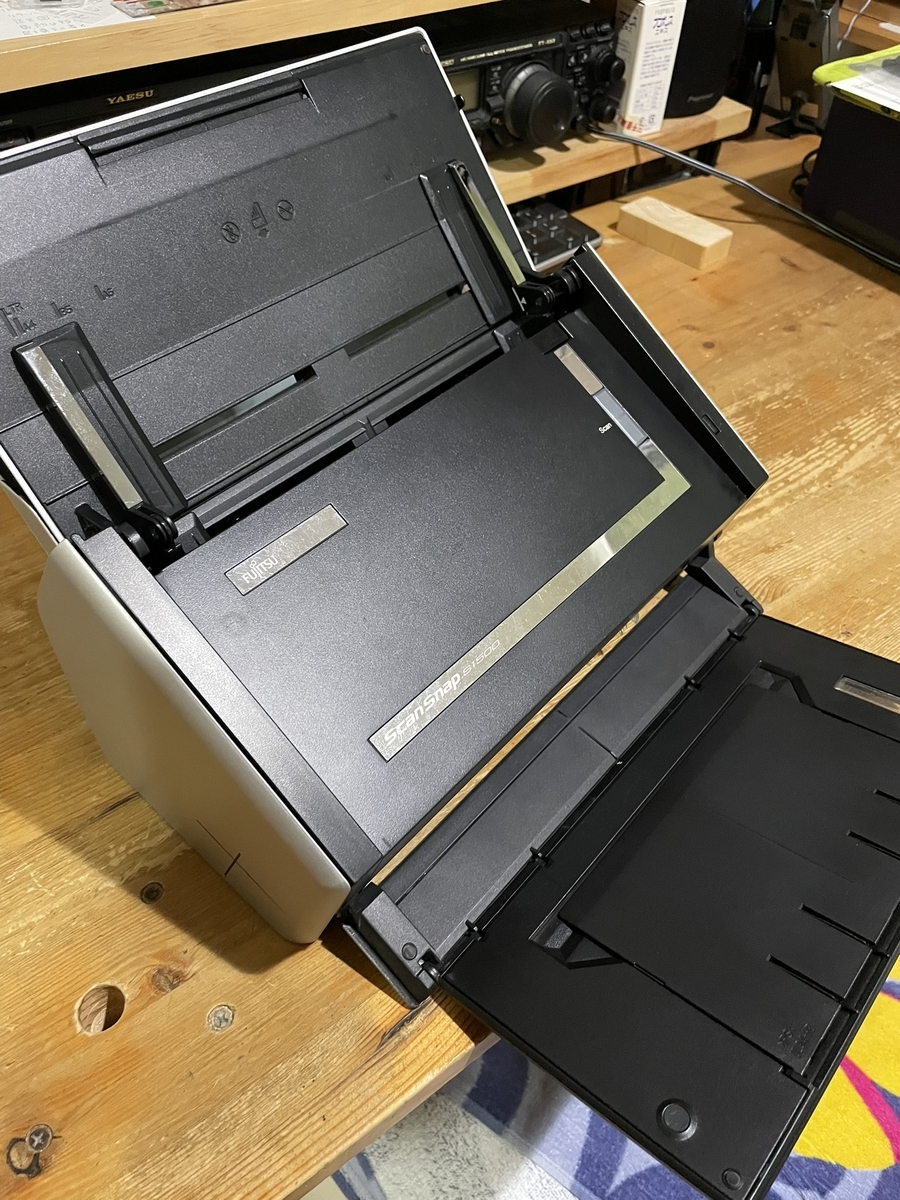

スキャン時は以下のようにフィーダーを広げます。
２，３ヶ月に一度ぐらい、紙QSLカードや書類などをスキャンしています。前回は普通に使えていましたが、先日使おうと思って、スキャンを始めたところ、紙がぐちゃぐちゃになってしまいました。

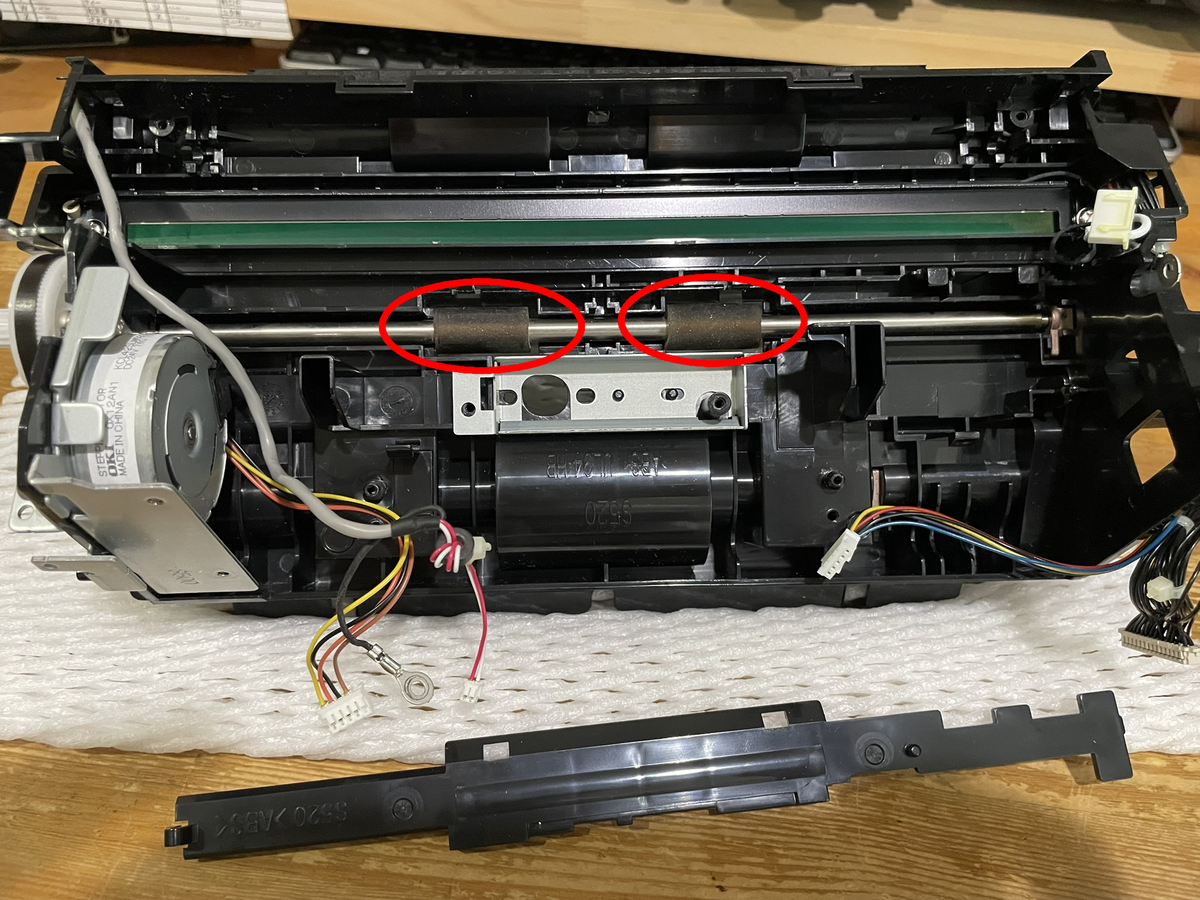

中を見ると、フィーダの紙送りローラーが劣化してドロドロになっていました。今まではシャックに置いていたのですが、前回使った後に、超暑い屋根裏部屋に置いたのが劣化を加速させたようです。
このスキャナーで同様の事象は Web に数多く報告があり、このローラーの交換方法を詳しく記載しているサイトがありました。当然私も修理を試みることにしました。
参考にさせていただいたサイト
ScanSnap S1500 排出ローラー交換 はじめに | じいじの菜園とDIY
ScanSnap S500のフィードローラーの交換-p--q
このスキャナはプラスチックのツメを多用した、はめ込み式の筐体となっていて、分解するのが非常に困難な作りになっています。そのため、ツメや他の部分を割らないように外すことが大変です。苦労しましたが、先人のサイトのおかげで、なんとかシャフトのローラー交換を完了することができました。

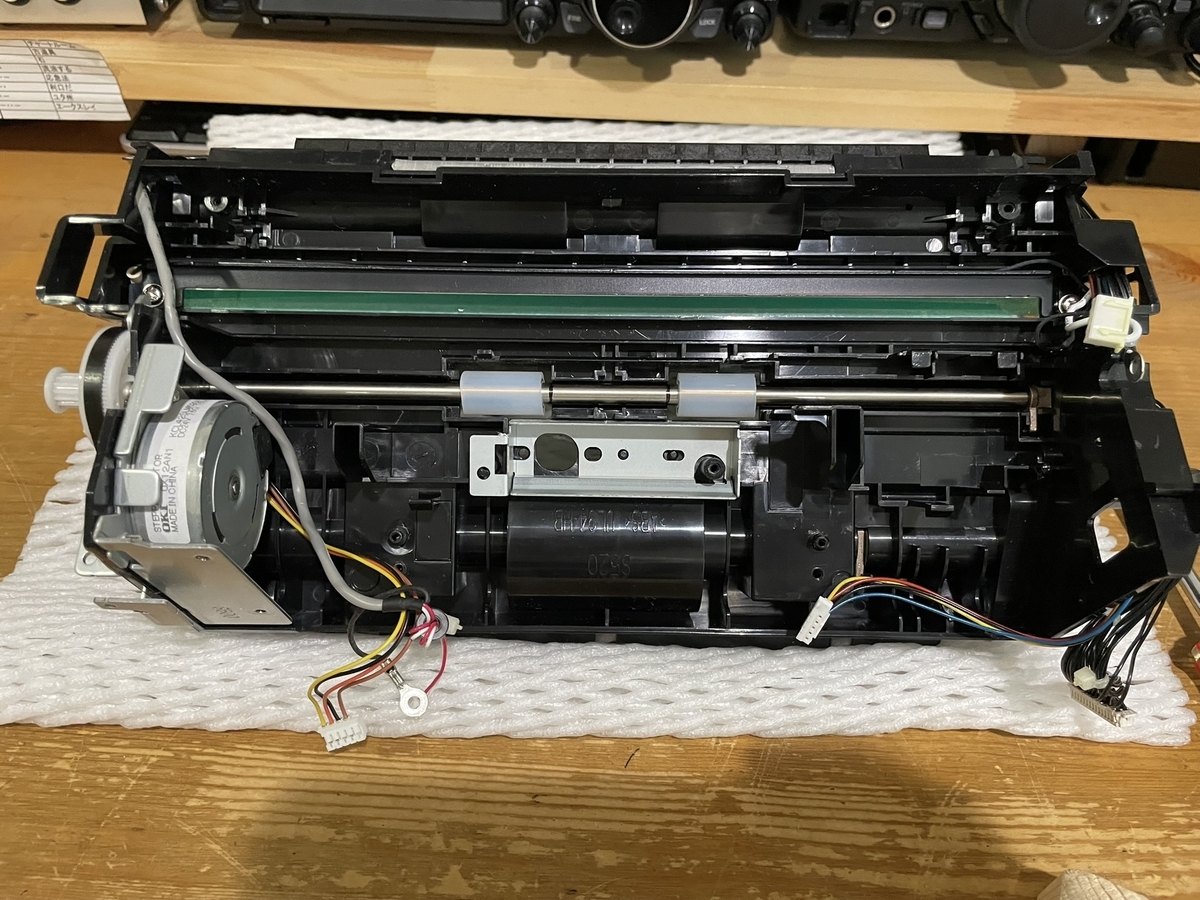

ゴムを交換した上部ローラー。下部に同じのがもう一本あります。
しかし、私は分解中に大きなミスをしてしまいました。それは・・・。

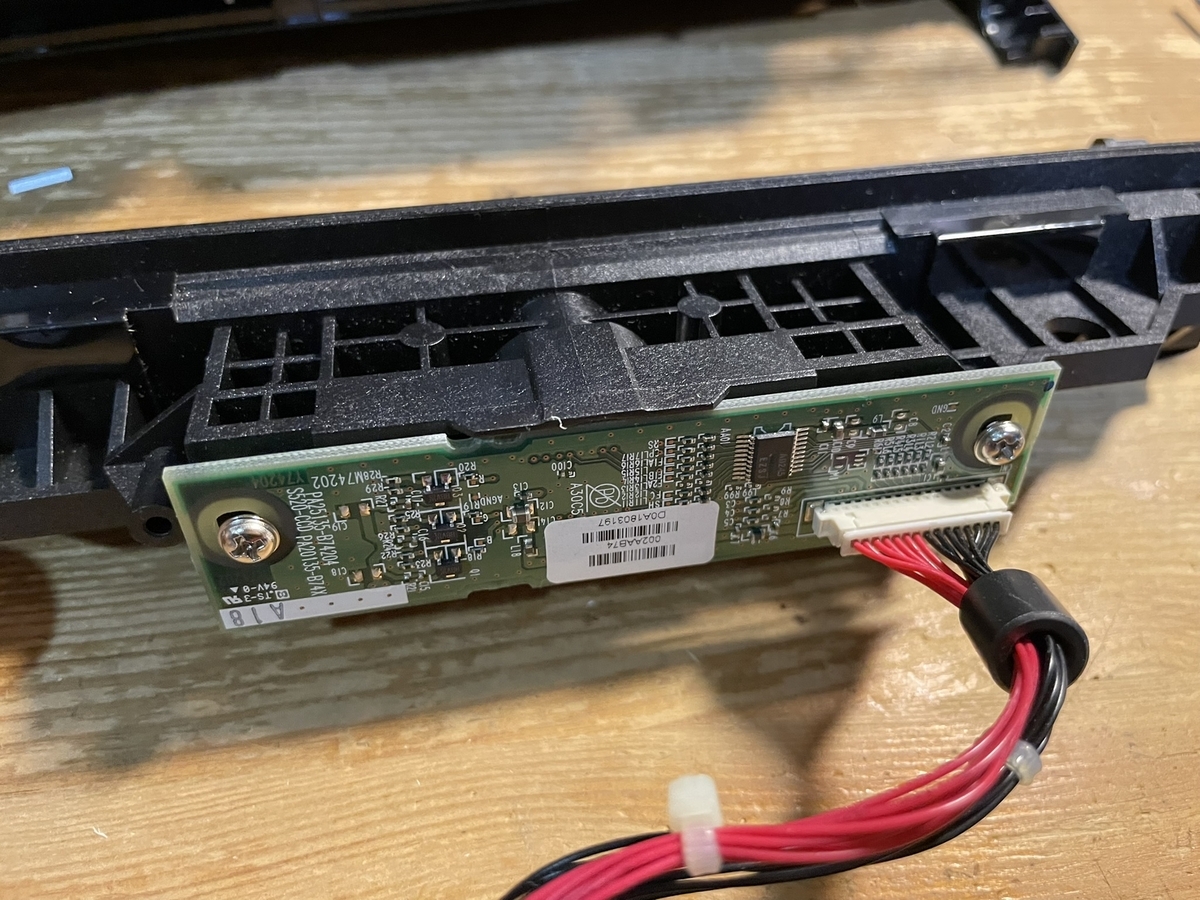

この基板を止めている左右２つのネジを緩めてはいけなかったのです。

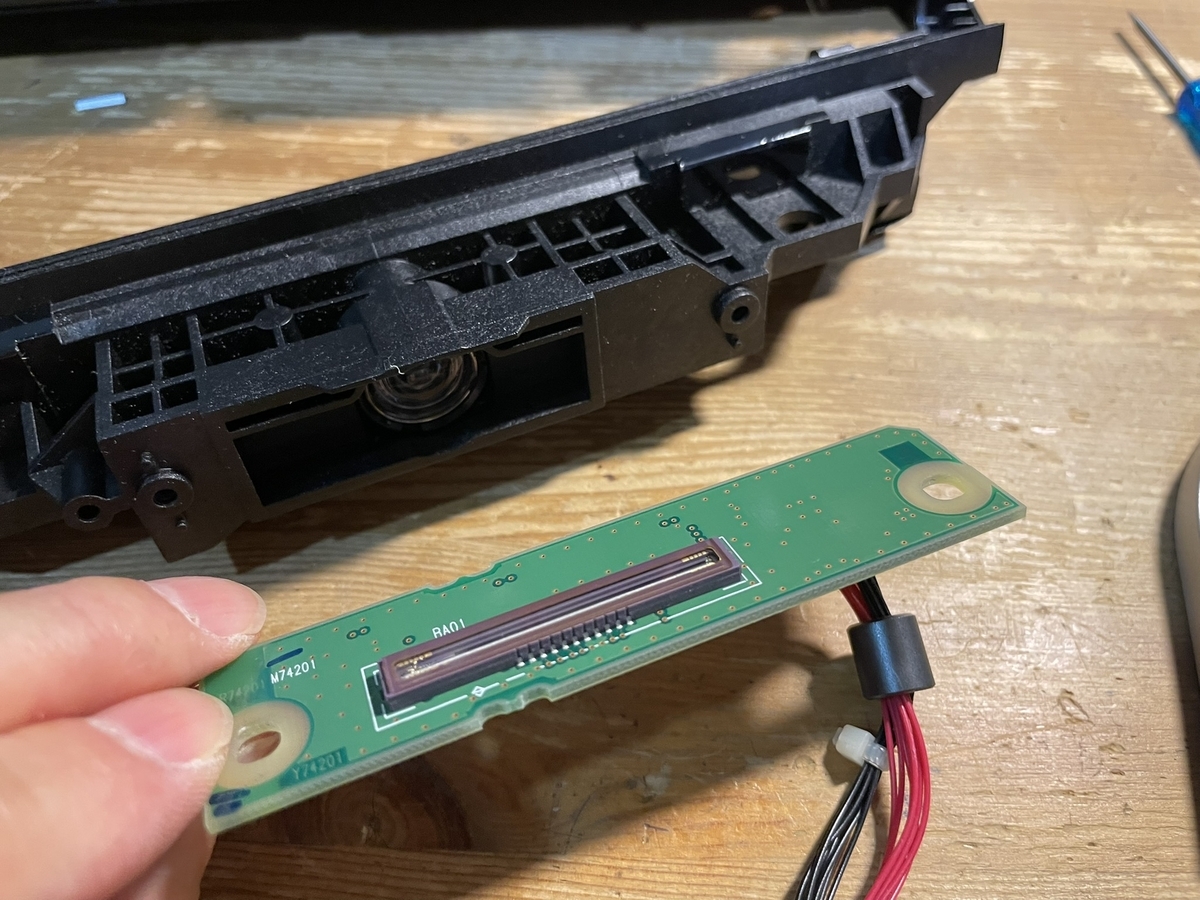

この基板の裏にはスキャナのレンズがあり、工場出荷時に一台ずつ調整（位置合わせ）されているようです。そのため、基板のネジ穴が大きめになっています。
この基板を外さなくても、ローラー交換はできるのですが私は興味本位で外してしまいました。外してはいけないことを知ったのは、後に別の Webサイトを見たときでした。うーむ、基板に何か書いておいてくれればなー、と思いましたが、後の祭り。
でも、組み立てて元に戻せば動くんじゃなかろうか、と思い、とりあえず元通りに組み立ててテストを行いました。
しかし、スキャンしようとすると、「光学系に異常があります。キャリブレーションができません。」の無情な表示。先の基板の位置をずらしながら１０回ぐらい試しましたが、エラーは消えません。とても精密な位置決めでしょうから、当てずっぽうでは無理と悟りました。
１０年以上使ったスキャナなので、元は十分取れたとは思いますが、それでも直りそうだったモノが自分の不注意でオシャカになり、残念です。
今日、新しいスキャナが配達されてきたので、古いスキャナは改めて分解してお別れすることにしました。

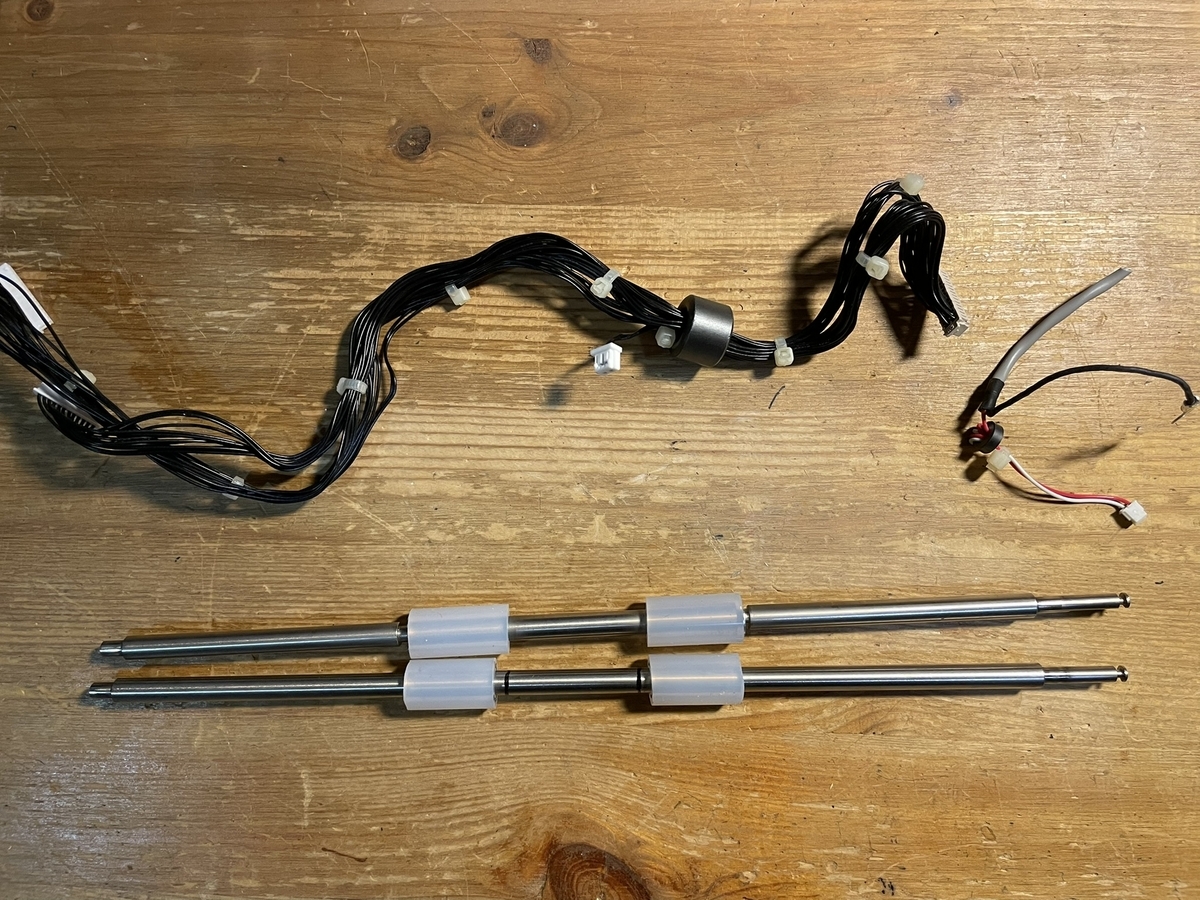

再利用可能な部品は電線に入っているフェライトコア２個だけでした。
交換したゴム 500円の元はとりたいので、ローラーは軸ごとオークションに出そうかと思います。
予定外の出費となりましたが、スキャナは必需品です。今度は涼しいところに置くようにします。
プラスチックごみと不燃ごみに分別しました。
おわり
